附加的功能：
带宽：1 GHz
通道：4 个模拟和 16 个数字
采样率：20 GSa/s
记录长度：20 Mpts/40Mpts
串行协议应用，包括 I2C、SPI、RS-232、CAN、LIN Flexray、JTAG 和 USB 2.0
包括以太网在内的串行物理层应用
抖动分析应用程序，包括 EZJIT 和 EZJIT Plus
本底噪声：50 mV/格时为 1.24 mVrms
典型上升/下降时间：253 ps (10-90%)、174 ps (20-80%)
操作系统：Windows 7
显示尺寸：15英寸
3 合一仪器：示波器、逻辑分析仪和协议分析仪
每通道内存 20 Mpts 捕获更多数据，可升级到 1 Gpts
通过 20 GSa/s 采样率和 InfiniiScan 高级触发查看更多信号细节
通过z广泛的一致性、协议和分析应用程序扩展您的测量能力：串行协议、FPGA 动态探头、抖动分析，包括 EZJIT、MATLAB 等
具有 InfiniiScan 高级触发功能的 MSO9104A Infiniium 示波器的强大功能与卓越的规格相结合，可为您提供精确的信号表示。具有 16 个快速、深存储器数字通道的逻辑分析仪允许您查看关键数据值和时序关系。

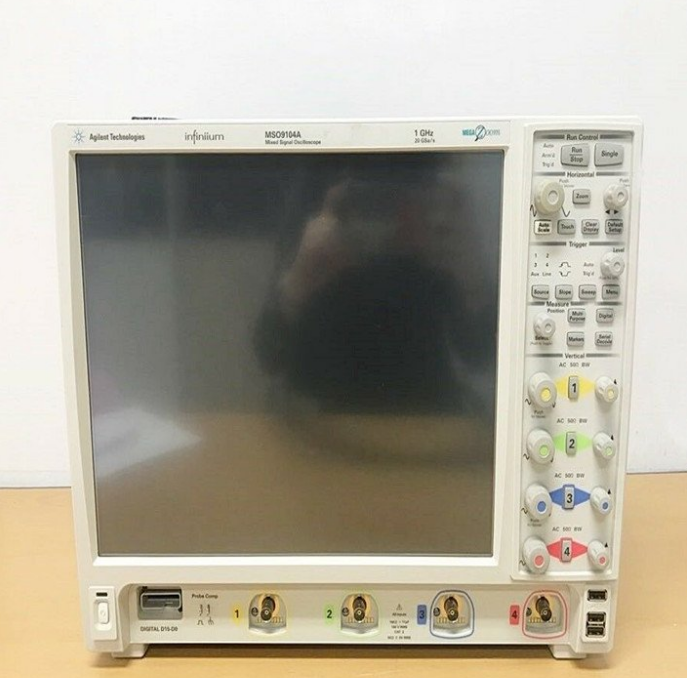

安捷伦Agilent MSO9104A混合信号示波器
