ZVL是罗德与施瓦茨公司推出的经济型台式矢量网络分析仪。不同于市面上其他的产品，ZVL具备了强大的扩展能力，除了传统的矢量网络分析，ZVL还可以进行全功能的频谱分析，噪声系数分析和信号解调分析，ZVL配有准峰值检波器和EMI带宽，因而可以帮助客户进行EMI的诊断和预兼容测试。无论是产品的开发定型还是批量生产阶段，ZVL都是预算有限客户的优先选择。
主要特点
共有三款产品，频率范围分别为9 kHz至3 GHz, 6 GHz,13.6 GHz
全功能矢量网络分析功能：S参数、增益、驻波比、反射系数、群时延、阻抗、幅度、相位、史密斯圆图等
范围高达123 dB
支持坏点测试和时域分析
可软件升级频谱分析仪、噪声系数分析、数字通信解调、EMI预兼容、功率计主机等功能
标配信号解调带宽20 MHz
支持多曲线扫描和多屏幕显示，可同时显示4个S参数
内置电子衰减器，z大可承受DUT高达27 dBm的输出功率
完善的在线帮助系统，直接显示与当前操作相关的帮助信息
6重UNDO/REDO功能，即使发生误操作也可以轻松应对
可选配电池供电，适合外场使用
重量仅7公斤，方便携带
标配DVI输出，可外接显示器，洞察每个测量细节
WIN XP操作系统，支持USB/LAN接口，支持键盘鼠标操作，FIRMWARE终身免费升级
应用领域
射频器件和模块的开发
射频产品的生产测试
射频产品的维护
高校和科研单位
有线电视网络

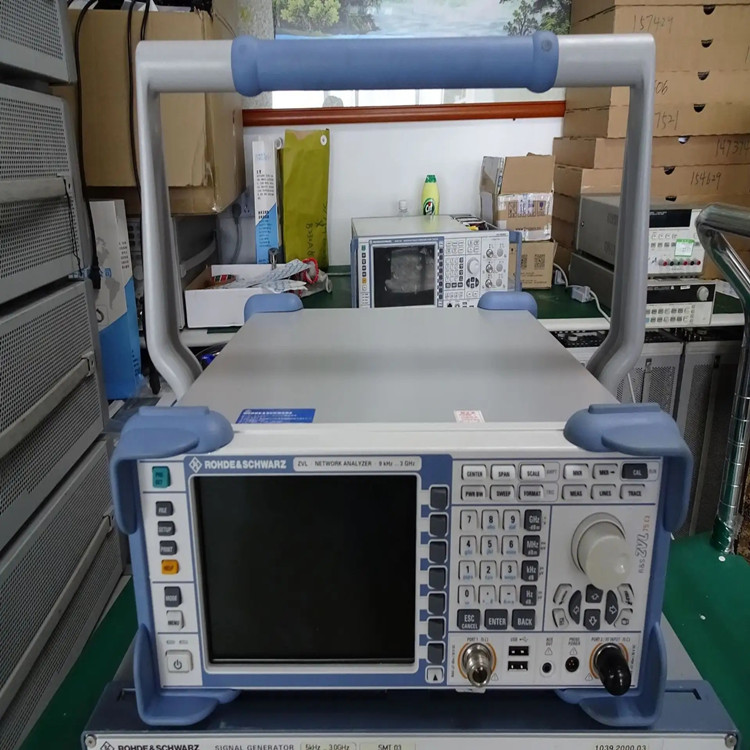

罗德与施瓦茨R&S ZVL3网络分析仪
