产品概览

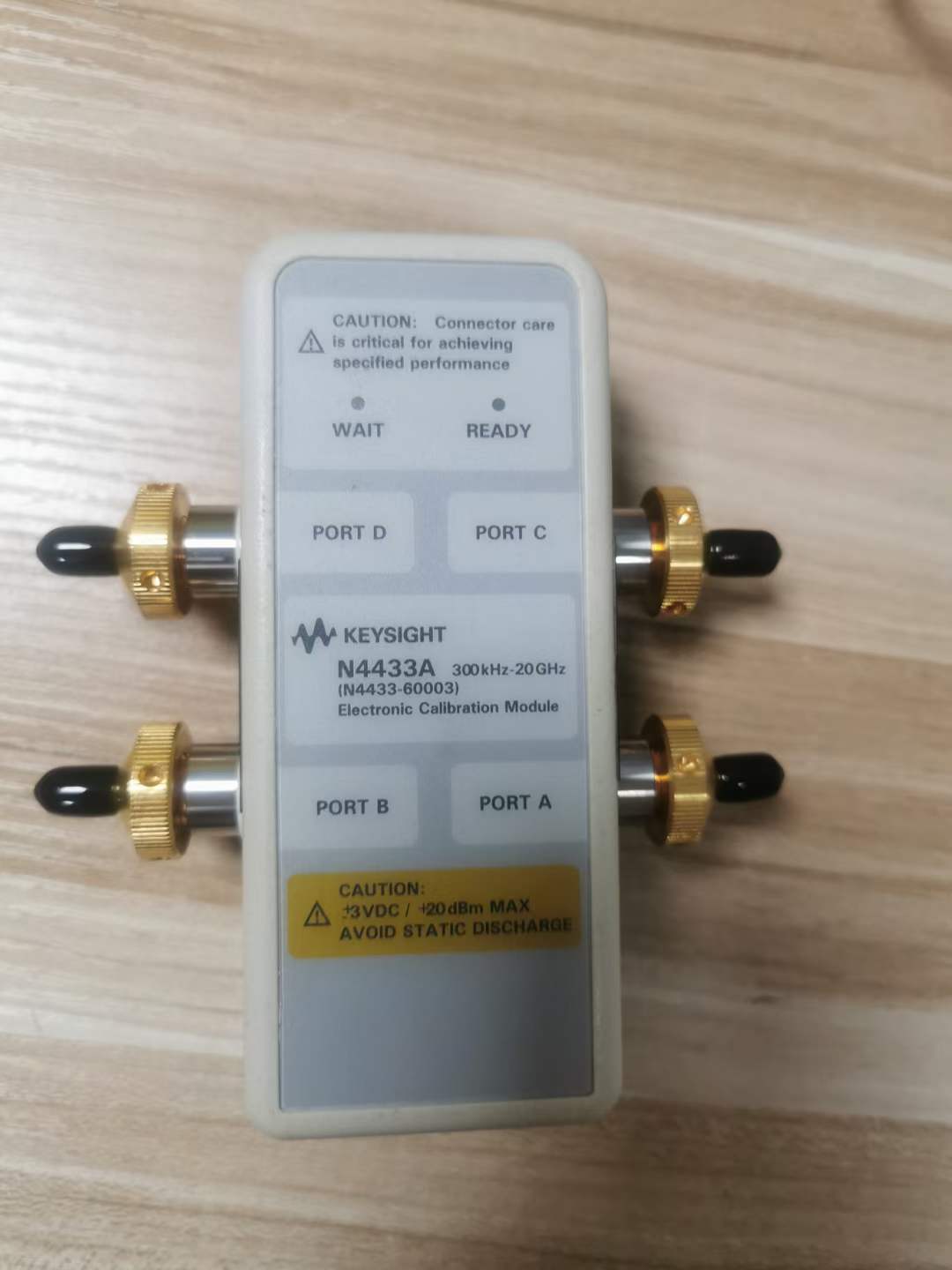

Agilent N4433A 微波电子校准 (ECal) 模块使矢量网络分析仪的校准快速、简单和准确。ECal 是一种用于矢量网络分析仪的精密单连接校准技术。与机械校准套件相比，使用电子校准件执行完整的三端口或四端口校准所需的时间和连接数量不到一半。此外，校准的准确性可与机械方法相媲美。传统的机械校准需要密集的操作员交互，这很容易出错。使用 ECal，操作员只需将 ECal 模块连接到网络分析仪，其余的由软件控制。
ECal 模块是能够将工厂校准精度传输到网络分析仪的传输标准。Agilent PNA 和 ENA 系列网络分析仪直接通过 USB 接口控制 N4433A 模块。PNA 系列网络分析仪需要固件版本 2.5 或更高版本。
Agilent N4433A ECal 模块的主要技术指标包括：
- 300 kHz 至 20 GHz 频率范围
- 标准 3.5 毫米（阴头）连接器
- 通过单一连接进行快速全 3 端口或 4 端口校准
- NIST 可追溯的精确校准
- 减少连接器磨损
- 用于直接控制 PNA 和 ENA 系列网络分析仪的 USB 接口
- 可靠的固态开关
- 提供混合 3.5 毫米公/母连接器选项
