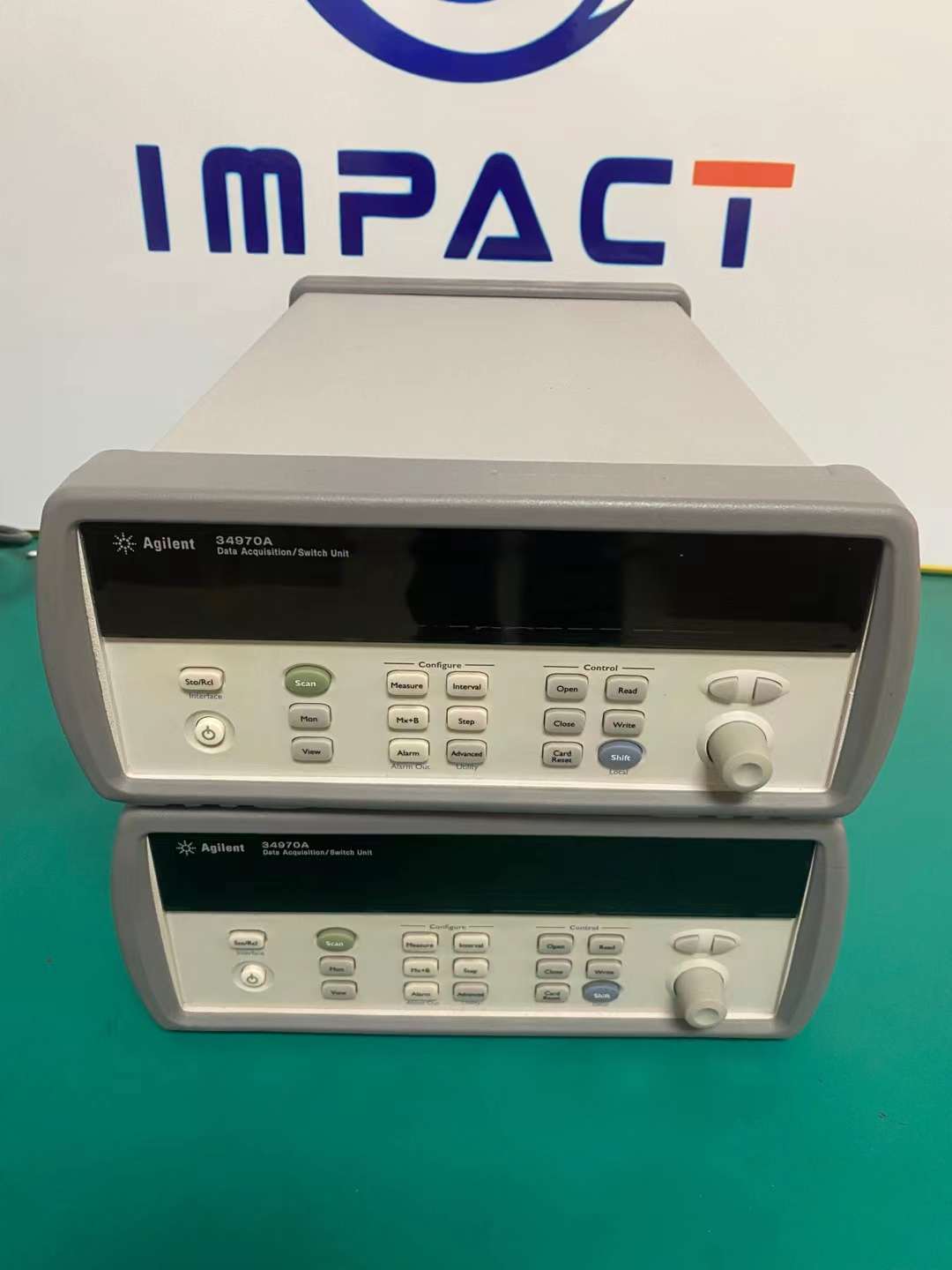

点击图片查看原图
特征：
- 3槽主机，内置GPIB和RS232接口
- 6 1/2 位（22 位）内部 DMM，每秒扫描多达 250 个通道（选件 001 不可用）
- 8个开关和控制插件模块可供选择
- 内置信号调理可测量热电偶、RTD 和热敏电阻、交流/直流电压和电流；反抗; 频率和周期
- 50 k 读数的非易失性存储器可在断电时保存数据
- 每个通道上的高/低报警限制，外加 4 个 TTL 报警输出
- 免费的 Benchlink 数据记录器软件无需编程即可创建测试
Agilent 34970A 易于独立使用或与计算机一起用于多种数据记录和监测应用。其灵活的模块化设计使其可从 20 个通道扩展到 120 个通道，并允许您添加执行器、数字 I/O 和模拟输出通道以实现简单控制。其小巧的尺寸和坚固耐用的特性使其成为便携式应用的完美选择，而其占地面积小使其成为狭窄的台式测试的理想选择。标准 GPIB (IEEE 488) 和 RS-232 接口可让您在希望自动测试时对仪器进行编程。
更重要的是，每个通道都可以独立配置。这意味着您可以为 dcV 配置通道 1，为 K 型热电偶配置通道 2，为 4 线 RTD 测量配置通道 3 和 13，所有这些都在同一个模块上，全部在一次扫描中进行。对于自定义线性转换，请在任何通道上使用 Mx+B 缩放功能。您甚至可以显示一个自定义的 3 字符工程标签，如 RPM 或 PSI 来识别您的测量单位。
警报也可按通道使用。输入上限、下限或两者。该装置将每个读数与其限值进行比较，并标记任何超出范围的测量值。您可以将四个 TTL 报警输出之一分配给任何输入
通道，以触发外部报警灯、警报器，或向您的控制系统发送 TTL 脉冲，所有这些都无需连接 PC。
该装置自动构建一个扫描列表，其中包括按通道编号升序排列的所有配置输入（甚至包括来自 Agilent 34907A 多功能模块的数字输入）。您可以通过将设备的内部定时器设置为以特定间隔自动扫描、手动按下前面板按钮或发送软件命令或外部 TTL 触发脉冲来调整扫描速度。
安捷伦模块选择指南
| 型号说明 | 类型 | 速度（通道/秒） | 大电压 | 大电流 | 带宽 | 热偏移 | 评论 |
|---|---|---|---|---|---|---|---|
| 34901A 20 通道多路复用器 | 2 线电枢（可选择 4 线） | 60 | 300伏 | 1A | 10兆赫 | < 3 微伏 | 内置冷端参考 2 个额外的电流通道（总共 22 个） |
| 34902A 16 通道多路复用器 | 2 线干簧管（4 线可选） | 250 | 300伏 | 50毫安 | 10兆赫 | < 6 微伏 | 内置冷端参考 |
| 34903A 20 通道执行器/GP 开关 | 单刀双掷/C型 | 120 | 300伏 | 1A | 10兆赫 | < 3 微伏 | |
| 34904A 4 x 8 矩阵 | 2 线电枢 | 120 | 300伏 | 1A | 10兆赫 | < 3 微伏 | |
| 34905A 双路 4 通道射频多路复用器 50 欧姆 | 公共低（未端接） | 60 | 42伏 | 0.7 安 | 2GHz | < 6 微伏 | 1 GHz 带宽，通过 BNC 转 SMB 适配器电缆 |
| 34906A 双路 4 通道射频多路复用器 75 欧姆 | 公共低（未端接） | 60 | 42伏 | 0.7 安 | 2GHz | < 6 微伏 | 1 GHz 带宽，通过 BNC 转 SMB 适配器电缆 |
| 34907A 多功能模块 | 两个 8 位数字 I/O 端口、26 位事件计数器、两个 16 位模拟输出 | 42 伏、42 伏、+-12 伏 | 400毫安，10毫安 | 100 kHz，直流 | 漏极开路、可选输入阈值、每帧大 40 mA 总输出 | ||
| 34908A 40 通道单端多路复用器 | 1 线电枢（公共低端） | 60 | 300伏 | 1A | 10兆赫 | < 3 微伏 | 内置冷端参考，无四线测量 |
